Instalacije u temeljima: šta se postavlja pre betoniranja?

Pravilno postavljanje instalacija u temeljima jedan je od onih poslova koje investitori često potcenjuju dok se ne suoče sa posledicama. Kada se betonska ploča izlije, svaka greška postaje skupa i dugotrajna. U nastavku ćete saznati zašto je važno planirati i instalirati sve potrebne vodove pre betoniranja, koje vrste instalacija se najčešće postavljaju i kako izgleda postupak po koracima.

Zašto planirati instalacije pre betoniranja?

Temelji i temeljna ploča predstavljaju bazu svake kuće. U njih se smeštaju vodovodne i kanalizacione cevi, dovod struje, gasne instalacije, ozemljenje i, kod savremenih objekata, cevi za podno grejanje ili provodnici za radonsku ventilaciju. Prema iskustvu građevinskih i instalaterskih firmi, pre‒slab faza osigurava:

• Tačnu poziciju instalacija. Prema projektnim nacrtima definisane su tačne kote ulaza i visine cevi. Pravovremeno postavljanje sprečava naknadno razbijanje betona ili prepravljanje instalacija, što je izuzetno skupo i može ugroziti nosivu konstrukciju.

• Odgovarajući pad i nesmetan protok otpadnih voda. Kod kanalizacionih cevi pad mora biti ujednačen da bi se sprečilo zadržavanje fekalne i kišne vode. Pravilnik i praksa predviđaju minimalni nagib od oko 1–1,5 %, odnosno oko 1 cm po metru. Neki izvori navode 2 % za unutrašnje horizontalne vodove, pa se projektni pad prilagođava vrsti cevi i dužini trase.

• Izbegavanje skupih popravki. Pre-slab faza eliminiše potrebu za probijanjem temeljne ploče u slučaju grešaka. Prema istraživanju američke Nacionalne asocijacije građevinara, greške u instalacijama su među pet najskupljih građevinskih grešaka.

• Poštovanje propisa i dugotrajnost objekta. Pravilno postavljene instalacije koje se testiraju pod pritiskom i pregledaju pre betoniranja obezbeđuju da objekat bude usklađen sa lokalnim propisima, minimalizuju rizik od curenja i erozije tla ispod temelja. Uređene instalacije doprinose dugotrajnosti kuće i sprečavaju pojavu neprijatnih mirisa, vlage i buđi.


Naglašavamo da je uspeh svake gradnje u koordinaciji svih struka. U fazi temeljenja i konstrukcija naš tim sarađuje sa arhitektama, projektantima i instalaterima kako bi sve instalacije bile ispravno integrisane u objektu. Ovakav interdisciplinarni pristup eliminiše nesporazume i odlaganja, a investitoru pruža sigurnost da će temelj biti stabilan i funkcionalan.

Koje instalacije se postavljaju u temeljima?

1. Kanalizacione i drenažne cevi

Osnovne kanalizacione cevi (odvod fekalnih i oborinskih voda) polažu se u neobrađenu zemljanu jamu pre izrade temelja. Materijal može biti keramika, liveno gvožđe ili tvrda plastika (PVC ili PEHD). Kod polaganja treba obratiti pažnju na:

• Nagib cevi. Za temeljnu kanalizaciju preporučeni nagib je 1–1,5 %, odnosno 1–1,5 cm pada na metar dužine. Ovaj pad obezbeđuje nesmetan protok i sprečava začepljenja.

• Revizioni šaht (kontrolno okno). Na spojevima i promenama pravca postavlja se kontrolni šaht radi lakšeg čišćenja i pregleda.

• Zaštitni slojevi. Nakon polaganja cevi, prostor između okolnog tla i temelja ispunjava se šljunkom, koji sprečava prodor podzemnih voda u zidove. Preko šljunka se izliva mršavi beton (lean beton) koji odvaja instalacije i temelj od prirodnog tla.


2. Vodovodne instalacije

Vodovodne cevi za dovod sanitarne vode postavljaju se pre betoniranja ploče. Obično se koriste PPR ili PEX cevi zbog otpornosti na koroziju. Važno je da cevi budu:

• Zaštićene od smrzavanja. Minimalna dubina za vodovod ispod temelja je ispod zone smrzavanja, koja u Srbiji iznosi oko 60–80 cm. To štiti cevi od pucanja zimi.

• Odvojene od kanalizacije. Stručnjaci preporučuju da se vodovodne i kanalizacione cevi polažu u odvojene rovove, a da kanalizacija bude dublja kako eventualna curenja ne bi kontaminirala vodu. Kod američkih standarda rastojanje između vodovodnih i kanalizacionih cevi je najmanje 3 m, a kanalizaciona cev je uvek niža. Ovakav razmak smanjuje rizik od mešanja otpadnih voda sa pitkom vodom.

• Testirane pre zatrpavanja. Nakon postavljanja i vezivanja na mrežu, cevi se testiraju pod pritiskom. Prema smernicama pre-slab faze, testovi otkrivaju curenja pre betoniranja.


3. Gasne instalacije

Gasne instalacije zahtevaju specijalnu dozvolu i postavljaju ih licencirani majstori. Kod slab temelja gasna cev se obično postavlja u zaseban rov, na dubini koju propisuje distributer. Koristi se fleksibilna plastična cev sa tracer žicom koja omogućava lociranje detektorom u slučaju popravke. Važno je da gasna instalacija prolazi kroz plastičnu zaštitnu cev (rukavac) na mestu gde ulazi u temelj, kako beton ne bi oštetio cev i da spoj bude pristupačan za kontrolu.

4. Električne i komunikacione instalacije

Električne instalacije, internet i telefon obično se dovode kroz podzemni vod koji ulazi u objekat pre nego što se ploča izlije. Stručnjaci savetuju sledeće:

• Zaštitne cevi (sleeves). Kablovi se postavljaju unutar PVC ili HDPE cevi koje štite od vlage i pritiska betona. Preporučuje se da se električne i telekomunikacione cevi polože najmanje 30 cm ispod površine i da ostanu 30 cm iznad kote betoniranja, kako bi se kasnije povezali sa razvodnim kutijama.

• Separacija od vodovodnih i gasnih vodova. Prema američkim vodičima, električne cevi treba da budu najmanje 30 cm udaljene od gasnih instalacija i 30 cm od vodovodnih, a telekomunikacione još 30 cm od struje, zbog smetnji i sigurnosti.

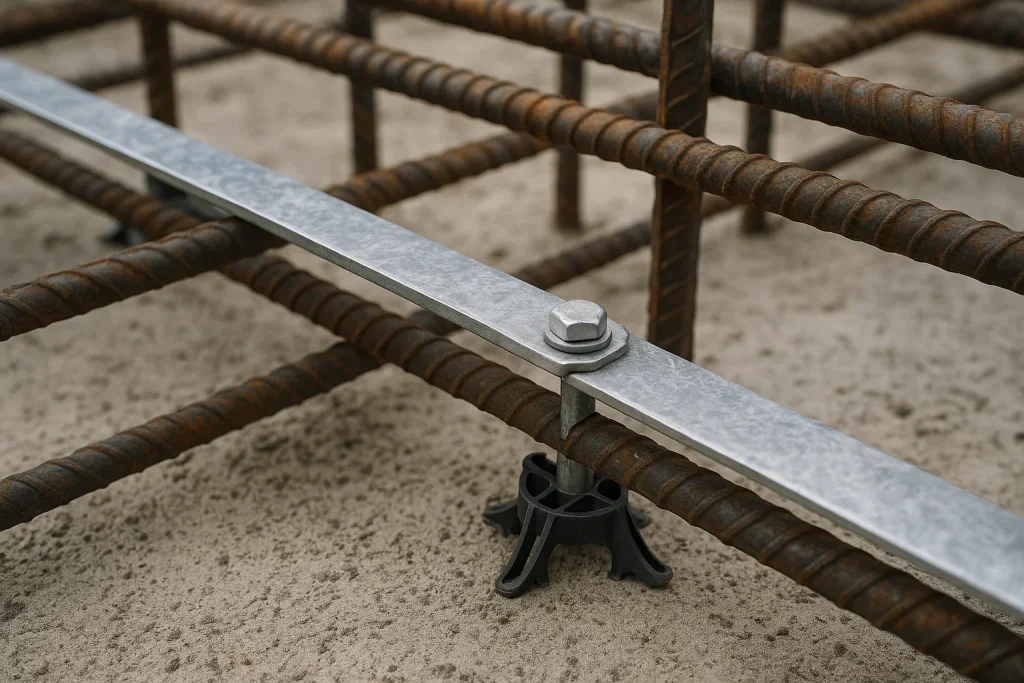

• Uzemljenje (temeljni uzemljivač). Zaštita od udara groma i prenapona postiže se postavljanjem temeljnih uzemljivača. Ovaj čelični pojas (pocinčana traka ili okrugli čelik) polaže se u podložni sloj betona, okružen sa najmanje 5 cm betona kako bi bio zaštićen od korozije. Uzemljivač se spaja sa armaturom i izlazi iz temelja na jasno označenim mestima radi povezivanja sa gromobranskim sistemom.


5. Instalacije za grejanje i hlađenje

Ako planirate podno grejanje, cevi za grejač se postavljaju unutar ploče. Prethodno se postavlja toplotna izolacija (XPS ili stiropor) i hidroizolacija, nakon čega se po planu raspoređuju cevi. Stručnjaci preporučuju ispitivanje sistema vodom pod pritiskom pre betoniranja. Za klasične sisteme radijatorskog grejanja često se kroz temelj prolaze samo dovodne cevi do kotlarnice, ali kod toplotnih pumpi i geotermalnih sondi potrebno je rano predvideti provodnice.

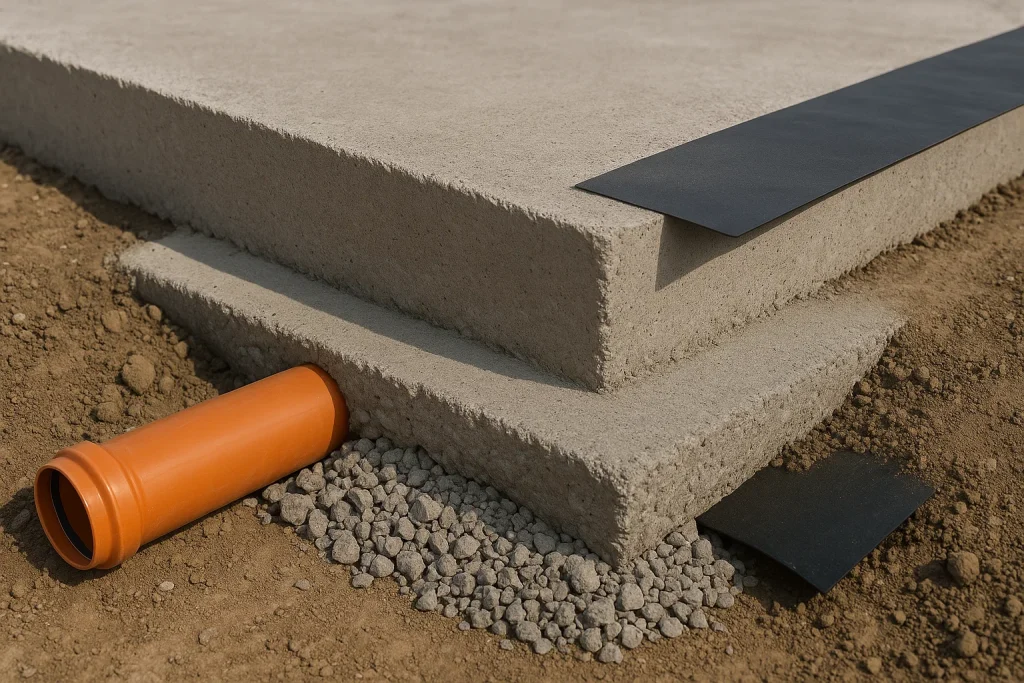

Zaštitni slojevi: šljunak i mršavi beton

1. Šljunak (drenažni sloj). Nasipanje šljunka između instalacija i okolnog tla sprečava nadiranje podzemnih voda i poboljšava drenažu. Šljunak se dobro zbije kako cevi ne bi potonule ili popucale.

2. Lean (mršavi) beton. Ovo je beton male čvrstoće sa malom količinom cementa. Njegova uloga je da obezbedi ravnu i čistu podlogu za temeljenje, spreči direktan kontakt glavnog betona sa zemljom i zaštiti ga od vlage i agresivnih hemikalija u tlu. Lean beton takođe olakšava postavljanje armature i oplata.

3. Hidroizolacija. Na lean beton se, po potrebi, postavlja hidroizolaciona membrana (bitumenska traka ili PVC folija) kako bi se sprečilo kapilarno vlaženje.


Kod nekih projekata ispod temeljne ploče se izrađuju i dva sloja lean betona između kojih se postavlja hidroizolacija. PraviMajstor navodi primer objekta bez šljunkovitog sloja gde su dva sloja mršavog betona odvojena membranom i gde je električar ugradio temeljni uzemljivač u donji sloj.

Postupak po koracima

1. Projekat i koordinacija

Sve počinje projektovanjem. Arhitekta, statičar i instalateri (vodoinstalater, električar, gas-monter, grejač) koordinišu svoje nacrte da bi se odredile tačne kote svih instalacija. Mi naglašavamo interdisciplinarnu saradnju i zajedničko planiranje kao ključnu prednost. Ovaj korak uključuje:

• analizu geomehaničkog izveštaja o tlu;

• utvrđivanje dubine temelja i zone smrzavanja;

• definisanje trase kanalizacije, vodovoda i drugih vodova;

• planiranje revizionih šahtova i izlaza za instalacije.


2. Iskop i nivelacija

Iskop se obavlja prema projektnim dimenzijama. Na dnu iskopa se postavlja ravnajući sloj šljunka ili mršavog betona (lean beton), koji olakšava nivelaciju i sprečava kontakt armiranog betona sa zemljom. Geodeta pomoću trasiranja obeležava gde će se postaviti instalacije i gde će proći temelji.

3. Polaganje instalacija

• Kanalizacija i drenaža: polažu se u iskop prema nagibu 1–1,5 %. Cevi se oslanjaju na posteljicu od peska ili sitnog šljunka, a spojevi se zadihtuju. Postavlja se revizioni šaht.

• Vodovod: polaže se na preporučenu dubinu ispod zone smrzavanja. U zavisnosti od materijala (PPR, PEX, bakar), cevi se provlače kroz izolacione rukavce.

• Gas: instalaciju postavljaju ovlašćeni monteri. Cev je u plastičnom rukavcu i opremljena tracer žicom radi kasnijeg lociranja.

• Elektrika i telekomunikacije: postavljaju se PVC ili HDPE cevi (sleeves) kroz koje će kasnije biti provučeni kablovi. Obavezno se planira temeljni uzemljivač od pocinkovanog ili V4A čelika, koji mora biti potpuno obuhvaćen betonom debljine najmanje 5 cm radi zaštite od korozije.

• Grejanje (podno): u slučaju podnog grejanja postavlja se termoizolacioni sloj (XPS) i mreža cevi prema razvodu. Cevi se testiraju pre betoniranja.


4. Zatrpavanje i zaštitni slojevi

Nakon polaganja svih cevi proverava se nagib i stabilnost. Cevi se zasipaju peskom ili šljunkom i sabijaju radi stabilnosti. Zatim se izliva lean beton kao ravnajući sloj i baza za hidroizolaciju. Po potrebi se postavlja hidroizolaciona membrana.

5. Kontrola i testovi

Vodovodne instalacije se stavljaju pod pritisak da bi se utvrdilo da nema curenja, a kanalizacione cevi se ispituju protokom vode. Prema pre-slab smernicama, nedostaci se otklanjaju pre betoniranja. Električni uzemljivač se meri ohmetrom da bi se potvrdio kontinuirani spoj.

6. Armiranje i betoniranje

Nakon što su instalacije i zaštitni slojevi završeni, postavlja se armatura i oplata temelja. Temeljna ploča ili trake se betoniraju, pri čemu se vodi računa da se vibriranjem uklone mehurovi vazduha i da beton obuhvati armaturu i uzemljivač. Cevi za vodovod, kanalizaciju, gas i struju ostaju u zaštitnim rukavcima koji vire iz betona, spremni za kasnija spajanja sa unutrašnjim instalacijama. Važnost kvaliteta i preciznosti pri izvedbi temeljenja je velika jer od toga zavisi stabilnost cele konstrukcije.

Najčešće greške i kako ih izbeći

1. Neispravan nagib kanalizacionih cevi. Prevelik nagib može dovesti do suviše brzog protoka, ostavljajući čvrste čestice u cevima, dok premali nagib izaziva začepljenja. Držanje preporuke od 1–1,5 % (ili lokalno propisane vrednosti) i kontrola libelom sprečavaju probleme.

2. Nedovoljna dubina i termo zaštita. Ako vodovod ili kanalizacija nisu postavljeni ispod zone smrzavanja, može doći do pucanja cevi zimi. Toplotna izolacija se postavlja na sve cevi koje prolaze kroz hladne zone.

3. Propusti u hidroizolaciji. Izostavljanje drenažnog sloja, hidroizolacije i lean betona omogućava kapilarno vlaženje, što dovodi do vlage i buđi. Ulaganje u hidroizolaciju i drenažu štedi troškove sanacije.

4. Loše uzemljenje. Nepravilno postavljen ili nezadovoljavajuće zaštićen uzemljivač može korodirati. Neophodno je poštovati propisani zaštitni sloj betona od minimum 5 cm.

5. Nedostatak koordinacije. Kada izvođači ne sarađuju, instalacije se mogu ukrstiti ili ostati bez predviđenog prolaza. BMD Gradnja se sa razlogom oslanja na timski rad projektanata, instalatera i građevinara kako bi se svi sistemi uskladili.


Zašto angažovati profesionalce?

Iako se mnogim investitorima čini da će uštedeti novac ako sami postave instalacije, praksa pokazuje suprotno. Profesionalni instalateri:

• poznaju lokalne propise i standarde nagiba, dubina i materijala;

• koriste odgovarajuće alate za sečenje i spajanje cevi;

• obezbeđuju garanciju na radove i sertifikate potrebne za priključke;

• mogu bolje planirati i koordinisati radove sa statičarima i arhitektama.


Naglašavamo da je priprema gradilišta – od raščišćavanja placa do dovođenja privremenih priključaka – samo početak. Pravo poverenje investitor stiče kada vidi da izvođač brine o svakom detalju: od ispravnog nagiba kanalizacije do ugradnje uzemljivača. Takav pristup osigurava sigurnu i dugotrajnu kuću.

Zaključak

Instalacije u temeljima su skriveni, ali vitalni deo svakog objekta. Pravilno postavljanje pre betoniranja sprečava skupe popravke, obezbeđuje zdravu i udobnu kuću i čuva noseću konstrukciju. Ključne tačke koje treba zapamtiti su: planiranje i koordinacija svih struka, poštovanje propisanih nagiba (1–1,5 % za kanalizacione cevi), postavljanje zaštitnih slojeva šljunka i mršavog betona, adekvatna dubina i toplinska zaštita vodovoda, te pravilna ugradnja uzemljivača uz dovoljan betonski omotač.

Za investitore koji žele sigurnu i kvalitetnu gradnju, savet je da angažuju stručan tim koji će obezbediti da sve instalacije budu na pravom mestu u pravom trenutku. Kontaktirajte BMD Gradnju kako biste dobili kompletnu uslugu – od pripreme gradilišta do temeljenja i konstrukcije, uključujući stručno postavljanje svih instalacija.
